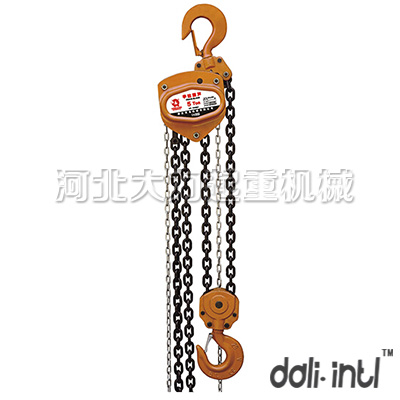

双鸟机械-HSZ-A619 型手拉葫芦是本公司的优质产品,深受广大用户喜爱,下面是双鸟机械-HSZ-A619 型手拉葫芦(A型)的产品说明。
依据《En13157》标准设计制造,主要零部件和整机性能均经严格的检查和测试,产品的可靠度大大提高,保证使用安全。
低合金结构钢板采用,安全可靠、经久耐用。
采用800Mpa高强度起重链条,锻打式的吊钩设计确保缓慢起升以防过载;符合欧洲CE安全标准。安全系数高,使用寿命长。
整体轴承采用,大大提高了产品的性能、使用寿命和易维修性。
转动平稳,效率高,手拉力小。
双棘爪、冲压件导链板(双导轮结构选用),更加安全可靠。
体积小、重量轻、携带方便。
结构紧凑合理、整机运行平稳、外形美观新颖。
独特超载装置(单向离合器的采用)专利技术供选用。
外壳材质是优质合金钢,坚固耐磨,安全性能高。
本产品已广泛被核电、火电、输变电等采用。
HSZ-A619手拉葫芦产品参数:
型号 |
HSZ-0.5A |
HSZ-1A |
HSZ-1.5A |
HSZ -2A |
HSZ -3A |
HSZ-5A |
HSZ- 10A |
HSZ -20A |
HSZ-30A |
HSZ- 50A |
|
额定起重量(T) |
0.5 |
1 |
1.5 |
2 |
3 |
5 |
10 |
20 |
30 |
50 |
|
|
2.5 |
2.5 |
2.5 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
试验载荷(KN) |
6.3 |
12.5 |
18.7 |
25 |
37.5 |
63 |
125 |
250 |
375 |
625 |
|
满载时手拉力 N(KG) |
200(20.5) |
320(32.5) |
360(36.5) |
365(37) |
385(39) |
435(44.3) |
435(44.3) |
435*2(44.3*2) |
435*2(44.3*2) |
435*2(44.3*2) |
|
起重链条行数 |
1 |
1 |
1 |
1 |
2 |
2 |
4 |
8 |
12 |
22 |
|
起重链直径(mm) |
6 |
6 |
8 |
8 |
8 |
10 |
10 |
10 |
10 |
10 |
|
主要尺寸(mm) |
A |
137.5 |
146.5 |
170 |
170 |
170 |
190.4 |
190 |
209 |
312 |
496 |
B |
137 |
162 |
183 |
194 |
220 |
288 |
384 |
625 |
691 |
958 |
|
C |
270 |
317 |
399 |
414 |
465 |
618 |
798 |
890 |
1380 |
2578 |
|
D |
35 |
35.5 |
45 |
42.5 |
50 |
64 |
85 |
110 |
110 |
170 |
|
K |
28 |
26 |
32.5 |
32 |
37 |
46 |
50 |
81 |
81 |
125 |
|
净重 (KG) |
8.4 |
11 |
16.2 |
18.5 |
25.6 |
42.8 |
79.5 |
193 |
220 |
1092 |
|
包装尺寸 (CM) |
22*15*20 |
23*18*20 |
28*21*24 |
28*21 *24 |
32*21 *26 |
40*21*26 |
50*41 *21 |
64*38*64 |
72*50*68 |
110*100*130 |
|
起升高度每增加1米增加重量 (KG) |
1.7 |
1.7 |
2.3 |
2.3 |
3.7 |
5.3 |
9.7 |
19.4 |
28.2 |
50.2 |
