附图说明

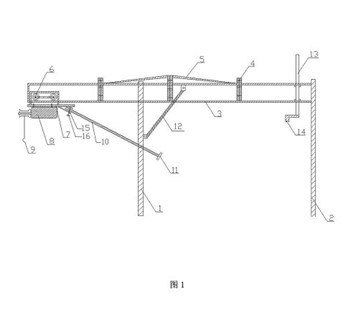

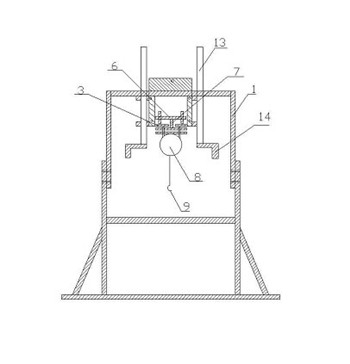

图1是室内滑道式微型吊车的结构示意图。
具体实施方式
室内滑道式微型吊车,包括两个架体1、2,在架体1、2上方安装若干段滑道3,每两段滑道3之间用连接板4连接,在滑道3上方设有加强拉筋5,在滑道3上安装有滑车6,滑车6底部通过横板7与电动微型葫芦8连接,电动微型葫芦8与吊钩9连接,滑车6底部的横板7,横板7通过转轴15、螺杆16与连杆10连接,连杆10端部与把手11连接,在滑道3与位于前部的架体1之间设有拉板12,拉板12、滑道3、前部的架体1三者呈三角形,起到稳固的作用,避免滑道摇晃。还可根据需要设置配重,本实施例中具体配重方案是在滑道3上,位于后部的架体2旁设置有丝杠13,在丝杠13的底部制有摇把14,使用时通过摇把14控制丝杠13的高度,将丝杠13顶部顶在棚顶上,起到定位的作用。另外还可采用在后部的支架2下部用重物压住,起到配重的作用。上一条:如何解决手拉葫芦脱钩现象
