手动葫芦(包括手拉葫芦和手板葫芦)作为一种简便实用的轻小型起重工具在使用中往往因为超载工作而导致许多不良后果。为了有效地避免超载,在于动葫芦原结构基础上,设计一种超载保护装置——限载器,从而可提高手动葫芦的使用安全性。这里介绍一种典型的锥面结构限载器。
工作原理
如图1所示,
手动葫芦限载器由调压螺母、碟形弹簧、限载体、予链轮(换向棘轮)、制动螺母组成,其中限载体与制动螺母以花键配合。

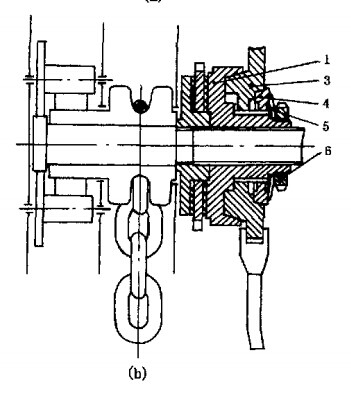

图1手动葫芦限载器结构
(a)手拉葫芦 (b)手板葫芦
1制动螺母2.手链轮3.换向棘轮
4.限载体5.碟形弹簧6.调压螺母
根据用户要求给手动胡芦设定提升时的限载值,即打滑点。调整润压螺母,碟形弹簧压紧限载体,使得限载体的外锥面、制动螺母的内锥面分别与于链轮(换向棘轮)的2个锥面紧密贴合,形成2对摩擦副,从而产生限载瘁擦力矩。提升重物时,拉动手拉链(或扳动手柄)若负载大于限载值,此时手拉力矩(手扳力矩)大于限载摩擦力矩,锥面问打滑警示超载,若负载小于限载值,此时可以安全正常工作。
