限载手动葫芦的调试方法

为预防手动葫芦过载、增加操作安全性，普遍采用在手动葫芦中设置限载功能的方法，而对于限载的具体要求各个国家有不同的认识，目前也没有统一的标准，如国标尚无相关内容，欧盟规定在额定载荷下当手动葫芦的操作力大于200 N时必须设置限载保护装嚣，具体执行中不同国家往往会有一些自己的特殊要求，如有客户要求手动葫芦限裁设定在1．5～1.8倍额定载椅，本文以此为例介绍对限葫芦试验方法的一些认识和实践。

1、限载结构分析
手动葫芦基本上都采摩擦打滑的限载原理，当载荷力矩大于摩擦力矩时起升失效，也有一些国外的手扳葫芦采用超载时手扳力超过限制值导致手板力超过限制致手柄弯曲，但因操作方式不同不适用予手拉葫芦。根据摩擦打滑原理也有很多不同的设计，如：摩擦面接触方式有金属面直接接触、金属面通过摩擦片接触；按压紧方式有通过紧固件直接平面压紧，通过锥面楔紧；采用1个螺母调节或采用3个螺钉分裂调节等，图1是效果及工艺性较好的1种典型结构。

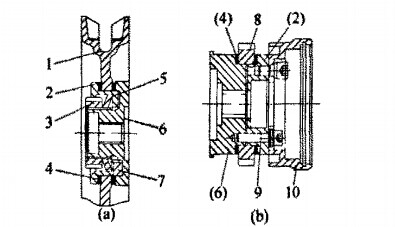

(a)手拉葫芦 (b)手板葫芦
1．手链轮2．连接盘3．调节螺姆4．摩擦片
5.碟形弹簧 6.制动盘7.平键8.换向棘轮9.调节螺钉lO.手轮
图l中，摩擦片采用了铜纤维树脂以提高摩擦。
