主链可快速收放的
手拉葫芦涉及起重机械中使用简易,携带方便的手拉葫芦。尤其是一种主链可快速收放的手拉葫芦。包括手链轮,五齿长轴,右墙板,齿轮片,四齿短轴,起重链轮,花键空齿轮,该起重链轮其位于右墙板外侧的外体上通过箱体轴承装有一圆柱型齿轮箱盖链接,该齿轮片通过轴承安装在所述箱盖上,该右墙板外缘装有锁相销座,所述锁箱销座上装有锁相销,该锁相销与所述齿轮箱的圆柱形弧面上设置的制动销孔离合配合。现在的手拉葫芦既省时省力,有提高工作效率。

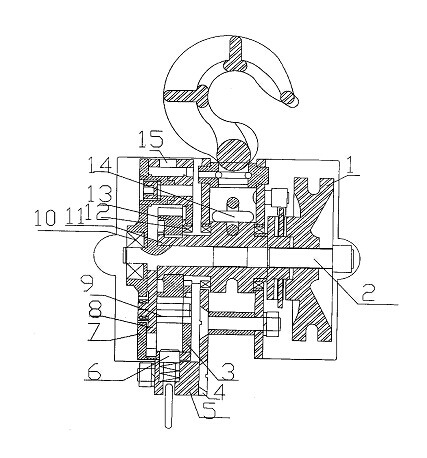

下图是手拉葫芦的示意图。
1、手链轮2、无齿长轮3、齿轮箱4、右墙板5、锁相销座6、锁相销7、箱盖8、齿轮片9、四齿短轴10、箱盖轴承11、起重链轮12、箱体轴承13、花键孔齿轮14、起重链条15、制动销孔
