一种手拉葫芦的传动轮
一种手拉葫芦的传动轮
编辑:大力手拉葫芦 浏览:2670 时间:2014-08-06
传统的手拉葫芦进行结构设计时，传动轮往往采用片齿轮和四齿短轴的分体结构设计，这样不仅加工精度要求高，而且装配难度大；另外，在使用一段时间后，由于强度不足，经常发生分体、脱落现象，既影响正常使用，又增加了维修成本。
具体实施方式
具体实施方式

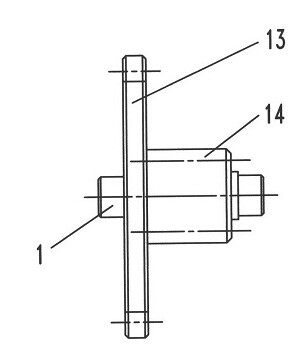

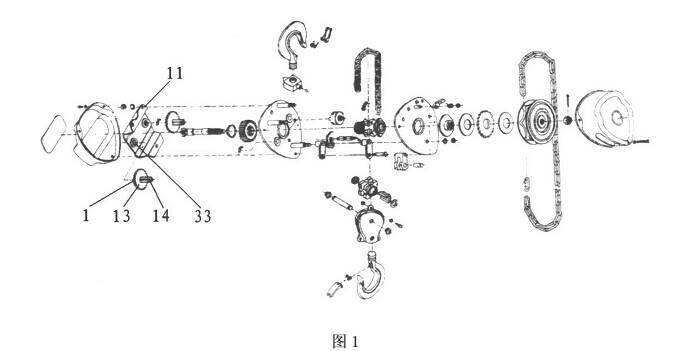

如图1、图2所示，一种手拉葫芦的传动轮，包括本体1，本体1通过钢套33安装在外墙板11的内侧，本体1一端设有片齿轮13，本体1另一端设有与片齿轮13成一体化结构的四齿短轴14，齿轮整体强度大幅提高，延长了使用寿命；片齿轮13和四齿短轴14的材料均为45钢；片齿轮13和四齿短轴14的齿部均需进行高频淬火，耐磨性能大大提高。本实用新型的有益效果：采用整体结构设计，强度大大提高，安全实用，降低了维修成本。材料可能用20Cr渗碳淬火，耐磨性能好，强度高，不容易断开脱落。
