起重吊钩的危险断面分析

编辑:大力手拉葫芦    浏览:4448    时间:2022-10-07

吊钩的危险断面是吊钩受载荷后，其内应力最大的某些断面。吊钩在连续加载过程中，危险断面上的应力随载荷的增加而增大。当载荷继续增大时，超过危险断面上最大应力点，吊钩就被破坏。

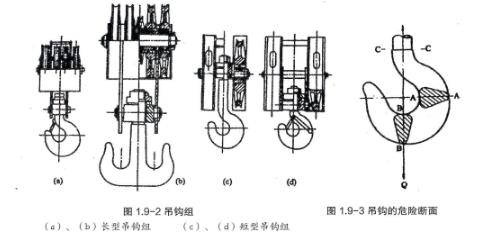

如图1.9-3所示的单钩为例进行说明。吊挂在吊钩上的重物的重量为图1.9-3吊钩的危险断面。

1.A-A断面

吊钩在重物重量Q的作用下，产生拉、切应力之外，还有把吊钩拉直的趋势，图1.9-3所示吊钩中，中心线以右的各断面除受拉伸之外，还受到力矩M的作用。在力矩M的作用下，A-A断面的内侧产生弯曲拉应力，外侧产生弯曲压应力。A-A断面的内侧受力为Q力的拉应力和M力矩的拉应力叠加，外侧则为Q力的拉应力与M力矩的压应力叠加，这样内侧应力将是两部分拉应力之和，外侧应力将是两应力之差，即内侧应力将大于外侧应力，这就是把吊钩断面做成内侧厚、外侧薄的梯形或T字形断面的原因。

2.B-B断面

由于该处是钢丝绳索具或辅助吊具的吊挂点，索具等经常对此处磨擦，该断面会因磨损而使其横截面积减小，由于重物的重量通过铜线绳作用在这个断面上，此作用力有把吊钩切断的趋势，在该断面上产生剪切应力。

3.C-C断面

这个断面位于吊钩柄柱螺纹的退刀槽处，该断面为吊钩最小断面，由于重物重量Q的作用，在该面上这个作用力有把吊钩拉断的趋势。
