正齿轮传动手拉葫芦的工作原理

编辑:大力手拉葫芦    浏览:1017    时间:2022-08-05

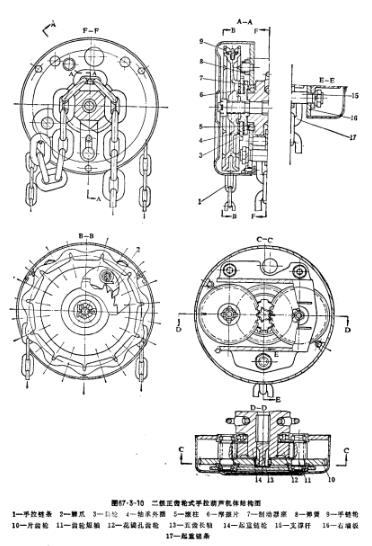

制动状态：手链轮9和五齿长轴13用大导程非自锁螺纹套接，即使在没有吊重时，吊钩与起重链条的重量也作用于五齿长轴，使该轴有逆时针方向旋转的趋势（面对手链轮方向看），从而迫使手链轮9沿轴向将摩擦片6、棘轮3和制动器座7压紧成一体。棘爪卡住棘轮并通过摩擦片和制动器座等使起重链轮不能转动而处于制动状态。

提升：拉动手拉链条1使手链轮9沿顺时针方向转动，通过摩擦片6、棘轮3、制动器座7、无齿长轴13等使起重链轮向提升重物的方向转动，此时棘轮爪只在棘轮齿上跳动而并不卡住棘轮，所以能提升。手拉动作不一定连续，但只要手链轮一停转，便立即进入制动状态，棘爪即卡住棘轮（最多让棘轮反转一个齿，使被起升的重物不下落）。

下降：拉动手拉链条使手链轮沿逆时针方向转动，就使摩擦片间轴向压力降低，到摩擦片间打滑时，棘轮不懂，但重物徐徐下降。同理，因动作不一定连续，只要手链轮一停转，重物便继续少许下降，无齿长轴的微量转动又迫使手链轮沿轴向压紧摩擦片，与棘轮、制动器座等贴合而进入制动状态，使重物不会自由下落。
