手动葫芦吊装施工方案详细版

编辑:大力手拉葫芦浏览:4140 时间:2021-03-01

一、本手动吊具的使用范围

本手动葫芦吊具主要用于吊具采用两个额定载重为1000kg的手动葫芦，此处冷冻水管的最大重量为750kg，使用手动葫芦吊装是高效、安全的施工机具。

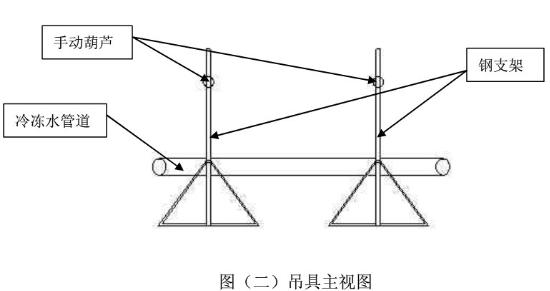

二、安装示意图

二、吊具安装使用技术措施

1、钢支架设计制作：钢支架采用φ70，厚4mm钢管架设，钢支架成65°倾斜度；为防止钢支架倾倒，固定钢柱，配架采用L60角钢制作成高1.5米三角架支撑，钢管与三角架低端均采用厚度为8mm的钢管固定在铁轨与轨道基础的缝隙中。

2、钢支架与手动葫芦的连接：钢支架上焊接有一个8mm厚度的钢板作为与手动葫芦的连接处，葫芦专用钢丝绳与钢支架的连接处采用1个岗卡紧固。

3、手动提升的配合：冷冻水管的起降设备采用手动葫芦，手动葫芦由正规厂家生产，额定荷载1000kg，工作荷载为750kg，本吊具采用两个手动葫芦水平均匀提升冷冻水管道，提升速度为5cm/分钟。

4、冷冻水管道焊接：焊接前应对冷冻水管道坡口进行检查，坡口应平整，不得有毛刺、凹凸、开裂及褶皱等缺陷，坡口倾斜度应满足设计要求；并且焊接前应对冷冻水管道各支撑点进行检查，确保冷冻水管道保持水平，并且焊接点处无应力，焊接后按照《压力罐道焊接验收规范》进行验收。

5、吊装完毕后，作业人员将逐一对吊具各个部位进行检查，各部件之间的连接应牢固，无变形、链条无损坏后方可投入使用。

三、吊具的安装验收

1、静载试验：装载一个冷冻水管道，上行0.1m观察，吊具各部位连接保持正常，葫芦及安全锁无下滑。

2、动载试验：上行1m观察，吊具个部位连接不变形，运行正常。
